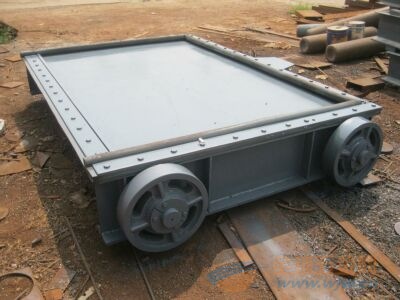

机闸一体式闸门主要由闸框、闸板、吊座及紧闭斜铁等零部件组成。为克服以往钢门易锈蚀的缺点，闸框、闸板全采用铸铁组成，其中闸框又由上横梁、下横梁、左直梁、右直梁组成。为了制造、运输、安装方便，闸板一般根据其大小或高度情况由上下几部分拼装组成。
闸门按闸板形状的不同，分为PZ平板和PGZ拱形两大类。具体选用可根据闸孔尺寸、承压水头、启闭型式、闸门自重等方面加以综合比较确定。&divsp;&divsp;
闸门按闸板结构的组合不同，分为整体式和组装式两大类。小规格的闸门一般制成整体式，但机械运输条件较差的施工安装点的闸门亦可制成组装式，以便于人工运输。中等规格以上的闸门一般均可制成组装式。&divsp;&divsp;
机闸一体式闸门工作原理
闸板是直接承受水压力的挡水构件， 闸框是闸板四周的支承构件， 同时也是闸板上下运动的滑道， 滑道以外部分镶嵌于闸墩及闸底的二期混凝土中， 将闸板所承受的水压力均匀地传递到闸墩及闸室底部。闸框迎水面四周与闸板框四周背水面接触处经机械精制、 加工
刨光后平直光滑、 贴合严密， 使结合面、 止水面与运动滑道合三为一。在启闭机作用下， 当闸门启闭运行时， 紧闭斜铁和闸框滑道确保闸门的纵横运行轨迹， 在水压力和紧闭斜铁的双重作用下， 确保闸板运行平稳 ， 使闸板与闸框滑道紧密贴合， 从而达到X止水的目的。&divsp;&divsp;
机闸一体式闸门主要由三部分组成:
①主体活动部分，用以封闭或开放孔口，通称闸门，亦称门叶；
②埋固部分；
③启闭设备。
活动部分包括面板梁系等称重结构、支承行走部件、导向及止水装置和吊耳等。埋件部分包括主轨、导轨、铰座、门楣、底槛、止水座等，它们埋设在孔口周边，用锚筋与水工建筑物的混凝土牢固连接，分别形成与门叶上支承行走部件及止水面，以便将门叶结构所承受的水压力等荷载传递给水工建筑物，并获得良好的闸门止水性能。启闭机械与门叶吊耳连接，以操作控制活动部分的位置，但也有少数闸门借助水力自动控制操作启闭。
机闸一体式闸门作用
1.广泛应用于水利水电、市政建设、给水排水、水产养殖、农用水利建设等工程。
2.
闸门
结构合理，便于安装，操作简便灵活，便于管理。
3.防腐能力强，可在PH=6-8的流体酸碱中使用。
4.止水效果好；正常渗水量L≤0．07L／m．s。
5.
按
闸门
的鲒构形式分为：
PZ
型平面平板门和
PGZ
型平面拱形门
,
又可分为整体式和组装式两种。
6.
规格齐全从
0
．
2x0
．
2
—
6
．
5x6
．
5m(6
．
5x6
．
5m
米X高水头号为
6
．
5m
米
)
；出水口
]=3
米时，为双吊点
闸门
。
7.
该系列
闸门
主要适用与正向受压止水，根据用户需要可制造反向止水
闸门
。
8.
在结构上采用机加工硬止水，较大
闸门
底封水亦可采用橡胶封水。
9.根据用户要求，可采用镶铜或镶不锈钢止水。
10.
该
闸门
正常使用水头
1-6
米，还可承受一定的反向水头，为满足用户要求，可制造高水头
闸门
。
11.
闸门
安装用整体安装，二期浇注，将闸板与闸框的封水间隙调到
0
．
3mm
以下，方可进行二期浇注。
