夹套保温闸阀

详细信息

品牌：APIRT/埃瑞通	型号：ＢＺ41Ｗ	连接形式：法兰
材质：不锈钢	公称通径：80 mm	适用介质：水;蒸汽;油品;各种高腐蚀化学介质
密封形式：硬密封式	标准：国标	外形：中型
流动方向：双向	驱动方式：手动，电动	零部件及配件：执行器
用途：截止	压力环境：低压	工作温度：高温
类型：直通式

不锈钢夹套保温法兰闸阀

一、保温夹套闸阀　概述

保温夹套闸阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。该系列阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。由于增加了夹套，此种阀门的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格，但结构长度与同规格的阀门相同，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

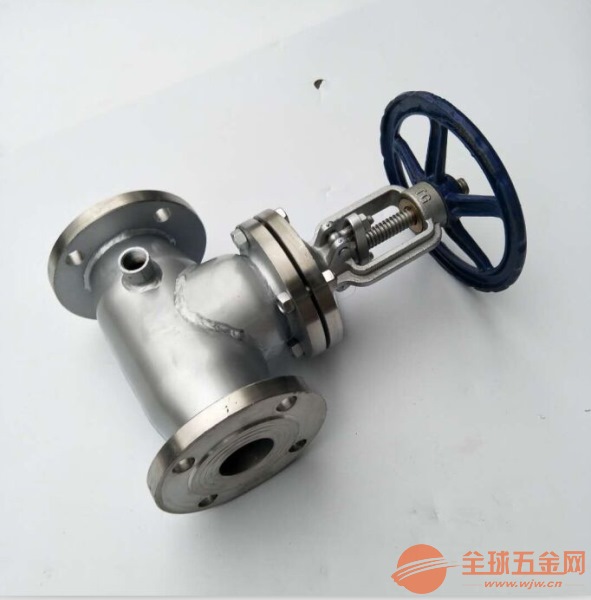

不锈钢夹套保温闸阀	夹套保温闸阀尺寸图

二、不锈钢夹套保温法兰闸阀　标准规范

1、设计制造按GB12234-89 2、结构长度按GB12221-89 3、法兰尺寸按JB/T79-94 4、阀门检查和试验按GB13927

三、不锈钢夹套保温法兰闸阀　用途

保温夹套闸阀适用于公称压力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作温度-29～425℃（碳钢）、-40～500℃（不锈钢）的管路上作启闭用，并能保温和防止介质结晶。
选用不同的材质，可分别适用于重油、胶类、等多种介质。

设计制造	结构长度	连接法兰	压力温度等X	试验与检验
GB12234 API600	厂标	ANSI B16.5 GB9112～9131 JB/T74～90 SH3006 HG20615～20635	ANSI B16.34	API598 JB/T 9092

四、保温夹套闸阀　外形尺寸

型号	压力	公称通径 DN	尺寸（mm）
型号	压力	公称通径 DN	L	D	D1	D2	b	z-d	H	D0
BZ41W-16P	1.6	40	200	160	125	100	18-3	4-18	310	200
		50	250	180	145	120	18-3	4-18	358	240
		65	265	195	160	135	20-3	8-18	373	240
		80	280	215	180	155	20-3	8-18	435	280
		100	300	245	210	185	22-3	8-18	500	300
		125	325	280	240	210	24-3	8-23	614	320
		150	350	335	295	265	26-3	12-23	674	360
		200	400	405	355	320	30-3	12-25	818	400
		250	450	460	410	375	30-4	12-25	969	450
		300	500	520	470	435	34-4	16-25	1145	560
BZ41W-25P	2.5	40	200	160	125	100	20-3	4-18	358	240
		50	250	180	145	120	22-3	8-18	373	240
		65	265	195	160	135	22-3	8-18	435	280
		80	280	230	190	160	24-3	8-18	500	300
		100	300	270	220	188	28-3	8-15	614	320
		125	325	300	250	218	30-3	8-25	674	360
		150	350	360	310	278	34-3	12-25	818	400
		200	400	425	370	332	36-3	12-30	969	450
		250	450	485	430	390	40-4	12-30	1145	560
		300	500	550	490	448	40-4	16-34	1145	640

订货流程：
1、客户采购清单传真至0577-85888062
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．夹套保温闸阀结构长度；
b．夹套保温闸阀连接形式；
c．夹套保温闸阀公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、瑞通阀门可根据客户特定要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
