日前，環保監測用電的社會需求越來越強烈，人工監管的不及時，需要通過大數據云端更及時的采集到數據，各市及地區的環保局對于污染治理設施用電監管系統需求，他不僅可以實現報警等功能，還能通過移動端的APP上同時收到提醒，對于化工的廢氣處理系統存在跳閘情況。監管人員可以及時通知企業工作人員進行檢查，重新啟動廢氣處理系統，確保設備正常運行。污染治理設施用電監管系統
??快速處置的背后，“環保用電監管云平臺”發揮著他的重要的功勞。在前期試點的基礎上，各市及地區的環保局決定在全市重點廢氣排放企業開展污染防治設施用電監管工作，推廣使用污染治理設施“環保用電監管云平臺”，以實現治污設施用電實時監控。
??“根據以往現場監察的經驗和數據來看，我們每年發現企業污染治理設施停運現象數十起，絕大部分都是無備案、無理由斷電造成的，企業人員也都會解釋不是主觀故意，而是沒有及時發現和管理不到位所致?！?/span>
??面對這些問題，環保局推廣“環保用電監管云平臺”，對企業生產設備與環保治理設備用電數據、運行工況進行24小時不間斷監測，通過關聯分析、超限分析、停電分析，及時發現環保治理設備未開啟、異常關閉及減速、空轉、降頻等異常情況。
??“通過在企業的產污、治污、排污運行設施的電路上切入我司生產的AEW和ADW系列電量監測模塊，再通過4G網關傳輸至后臺系統，我們能獲得代表設施運行的用電參數，通過無線網絡與云平臺的連接精準描述設施運行狀態。這樣既能監控用電量，也能監控到每臺設備的運行參數，同時可以知道廢氣處理裝置是否正常運行?！痹倥涮椎囊苿佣薃PP自帶斷電提示和異常事件報jing功能，能夠及時提醒企業負責人和環保工作人員，及時發現問題并做好處置。
??一、污染治理設施用電監管系統項目需求分析
??1.數據集中采集和分發：采集器定時上傳抄表數據給中心，轉發對表的控制命令。
??2.B/S管理系統：可通過PC瀏覽器、手機，平板等多種終端訪問，B/S架構的預付費管理平臺系統。
??3.數據安全：數據統一采用無線方式發送，每臺網關單獨與平臺通訊。
??4.用電監控：能夠?qū)ζ髽I(yè)下監管的排污設備和治污設備進行用電監控。
??5.異常處理：對超出計劃外的排污或治污設備的啟停狀態進行預jing判斷，并執行推送。
??6.停限產計劃：環保部門能對全區域的企業進行針對性的停產和限產計劃，以維護自然環境，減少排放。
??7.企業資產管理：對企業的行業、排污設備、治污設備等所有資產進行管理，用于全盤監管。
??8.報表中心：系統提供停限產報表，能耗報表，報jing報表，通訊報表等
??9.手機APP：提供安卓和蘋果版本的用戶手j機APP，監控數據、查詢報表，接收異常推送等功能
??10.統計分析：產污分析、減產減排分析等。
大氣污染工況用電監控系統-環保用電云平臺5K點
三、解決方案
通過對污染防治設施用電實時監控，實現對企業生產運行無死角、全流程、差別化、精細化管理，達到變?nèi)朔罏樾畔⒒挤?，徹底扭轉傳統依靠人力、經驗及部分排污在線數據進行現場核查的狀態，將有效提升全區企業污染防治設施規范運行水平，為環境監管開辟更加切實、有效的監管方式。
1、架構
系統將可以通過PC瀏覽器、平板、APP訪問和在線支付無人值守。云端統一部署，升級方便快速；客戶不需要安裝客戶
2、無死角監控
系統對排污和治污設備進行不間斷用電監控，判斷啟停時間點，能夠進行排污治污聯動監控。
3、異常管理和申報
企業生產或排污要按計劃進行申報和管理，一旦超出計劃外的任何啟動和停止?fàn)顟B(tài)，系統就會自動發出預警，進行短信和APP推送。
4、停限產執行監控
可以制定停產和限產計劃。在停產限產計劃內，對排污和治污設備做有限制的啟停計劃，超出計劃外則報異常。
大氣污染工況用電監控系統-環保用電云平臺5K點
本平臺適用于環保重點監管企業，如化工、制藥、造紙、冶煉、能源生產等行業，方便環保監察部門對排污企業實現監控與管理。
模塊介紹

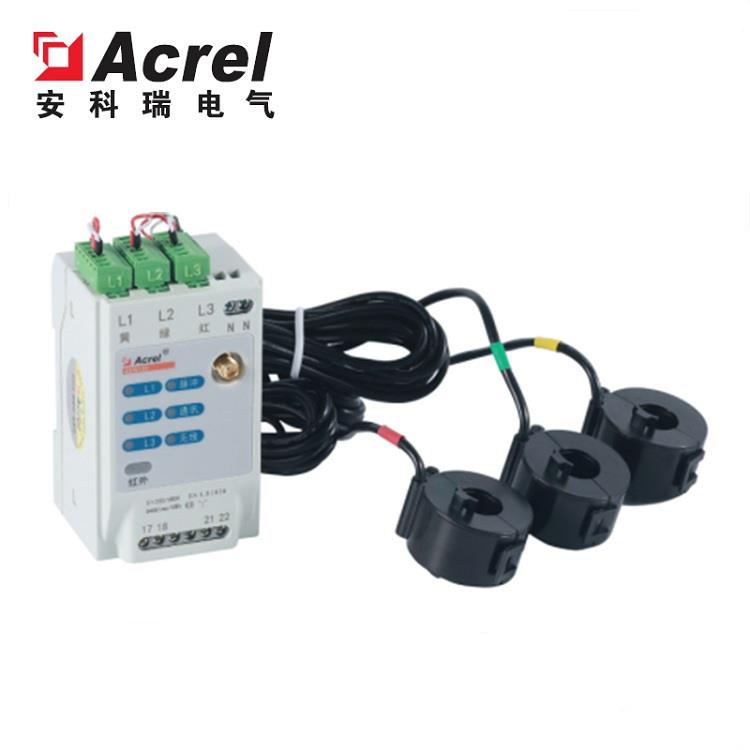

AEW100無線計量模塊主要用于計量低壓網絡的三相有功電能，具有RS485通訊和470MHz無線通訊功能，方便用戶進行用電監測、集抄和管理?？伸`活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量，統計和分析。

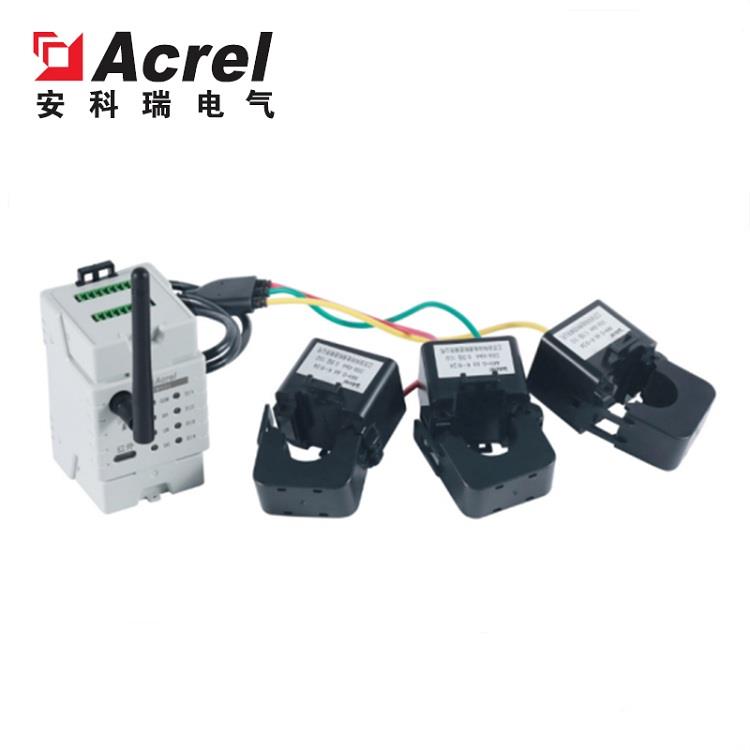

ADW400 環保監測模塊主要用于計量低壓網絡的三相有功電能，同時可選擇*四個回路的電流輸入，具有RS485 通訊和470MHz 無線通訊功能，方便用戶進行用電監測、集抄和管理?？伸`活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量，統計和分析。
網關介紹
AF-GSM 是安科瑞電氣推出的新型的4G 遠程無線數據采集設備，采用嵌入式設計，內嵌TCP/IP 協議棧，同時采用了功能強大的微處理芯片，配合內置看門狗，性能可靠穩定。
本產品提供標準RS485 數據接口，可以方便的連接RTU、PLC、工控機等設備，僅需一次性完成初始化配置，就可以完成對MODBUS 設備的數據采集，并且與安科瑞服務器進行通訊
