污染治理設施用電狀態監管云平臺-環保監測系統5K點
安科瑞電氣股份有限公司[股票代碼:300286.SZ]是一家集研發、生產、銷售和服務于一體的高新技術企業，致力于為用戶端提供能效管理和用電安全的系統解決方案。
安科瑞能效管理系統包括變電所運維云平臺、安全用電管理云平臺、環保用電監管云平臺、預付費管理（系統）云平臺、智能變配電監控系統、電能質量治理系統、建筑能耗管理系統、工業能源管控平臺、漏電火災監控系統、消防電源監控系統、防火門監控、應急照明和疏散指示系統、充電樁收費管理系統、數據中心動環監控系統、智能照明控制系統、IT配電絕緣監測等系統及相關產品。
1 現場端監控系統
由工況用電參數監測、數據采集傳輸和現場應用軟件三個子系統組成。
2 工況用電參數監測子系統
根據工藝設計，對影響污染物排放的排污單位生產設施、污染物治理設施運行的電氣參數（電流、電壓、功率、功率因數、電量、電能質量等）進行的監測、采集、處理、傳輸?shù)淖酉到y(tǒng)。
3 數據采集傳輸子系統
采集、存儲參數監測子系統的數據，并按照HJ 212-2017 《污染物在線監控（監測）系統數據傳輸標準》和本技術指南規定，將數據傳輸至中心端監控平臺。
污染治理設施用電狀態監管云平臺-環保監測系統5K點
??一、污染治理設施用電監管系統項目需求分析
??1.數據集中采集和分發：采集器定時上傳抄表數據給中心，轉發對表的控制命令。
??2.B/S管理系統：可通過PC瀏覽器、，平板等多種終端訪問，B/S架構的預付費管理平臺系統。
??3.數據安全：數據統一采用無線方式發送，每臺網關單獨與平臺通訊。
??4.用電監控：能夠?qū)ζ髽I(yè)下監管的排污設備和治污設備進行用電監控。
??5.異常處理：對超出計劃外的排污或治污設備的啟停狀態進行預jing判斷，并執行推送。
??6.停限產計劃：環保部門能對全區域的企業進行針對性的停產和限產計劃，以維護自然環境，減少排放。
??7.企業資產管理：對企業的行業、排污設備、治污設備等所有資產進行管理，用于全盤監管。
??8.報表中心：系統提供停限產報表，能耗報表，報jing報表，通訊報表等
??9.APP：提供安卓和蘋果版本的用戶手j機APP，監控?cái)?shù)據、查詢報表，接收異常推送等功能
??10.統計分析：產污分析、減產減排分析等。
污染治理設施用電狀態監管云平臺-環保監測系統5K點
二、解決方案
通過對污染防治設施用電實時監控，實現對企業生產運行無死角、全流程、差別化、精細化管理，達到變?nèi)朔罏樾畔⒒挤?，徹底扭轉傳統依靠人力、經驗及部分排污在線數據進行現場核查的狀態，將有效提升全區企業污染防治設施規范運行水平，為環境監管開辟更加切實、有效的監管方式。
1、架構
系統將可以通過PC瀏覽器、平板、APP訪問和在線支付無人值守。云端統一部署，升級方便快速；客戶不需要安裝客戶
2、無死角監控
系統對排污和治污設備進行不間斷用電監控，判斷啟停時間點，能夠進行排污治污聯動監控。
3、異常管理和申報
企業生產或排污要按計劃進行申報和管理，一旦超出計劃外的任何啟動和停止?fàn)顟B(tài)，系統就會自動發出預警，進行短信和APP推送。
4、停限產執行監控
可以制定停產和限產計劃。在停產限產計劃內，對排污和治污設備做有限制的啟停計劃，超出計劃外則報異常。
本平臺適用于環保重點監管企業，如化工、制藥、造紙、冶煉、能源生產等行業，方便環保監察部門對排污企業實現監控與管理。
模塊介紹
AEW100無線計量模塊主要用于計量低壓網絡的三相有功電能，具有RS485通訊和470MHz無線通訊功能，方便用戶進行用電監測、集抄和管理。可靈活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量，統計和分析。

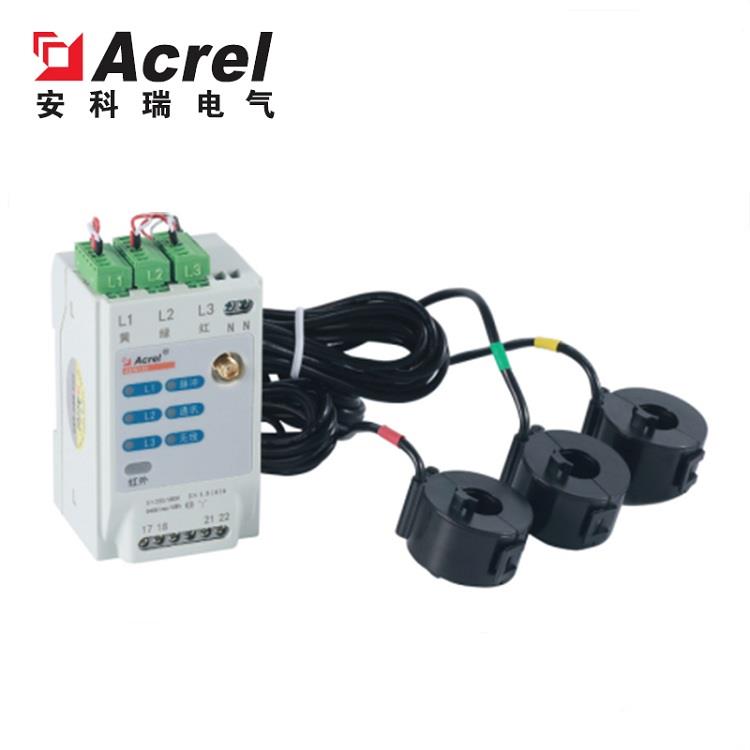

ADW400 環保監測模塊主要用于計量低壓網絡的三相有功電能，同時可選擇*四個回路的電流輸入，具有RS485 通訊和470MHz 無線通訊功能，方便用戶進行用電監測、集抄和管理?？伸`活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量，統計和分析。網關介紹

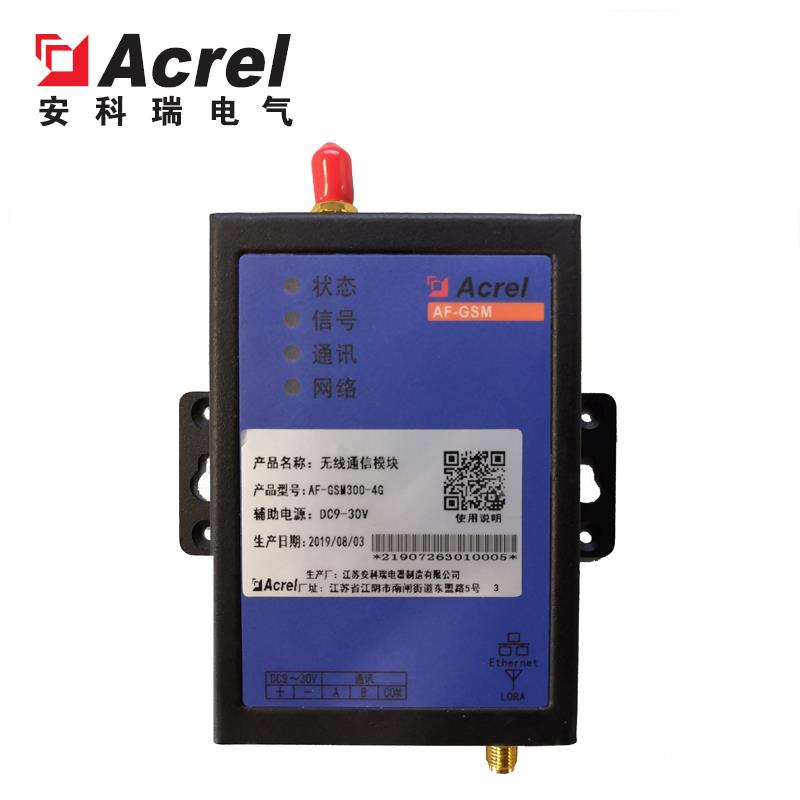

AF-GSM 是安科瑞電氣推出的新型的4G 遠程無線數據采集設備，采用嵌入式設計，內嵌TCP/IP 協議棧，同時采用了功能強大的微處理芯片，配合內置看門狗，性能可靠穩定。
本產品提供標準RS485 數據接口，可以方便的連接RTU、PLC、工控機等設備，僅需一次性完成初始化配置，就可以完成對MODBUS 設備的數據采集，并且與安科瑞服務器進行通訊。
